Electric Power Systems配電塔
配電塔とは、山間部等電力需要の少ない地域に設置された「ミニ変電所」で、66kV送電線を引く代わりに一般の電柱を利用し、送電できる33kV配電から6.6kVに降圧します。特別高圧キュービクル、高圧キュービクル、変圧器、制御・保護装置で変電設備を構成し、機器全体をコンパクトに配置し、電気の安定供給に貢献します。
特徴
-
植物油入変圧器で対応可
法律の規制がある・周囲の環境に配慮が必要といった場所で、環境の影響が少ない植物油入り変圧器で対応できます。
植物油入変圧器はこちら

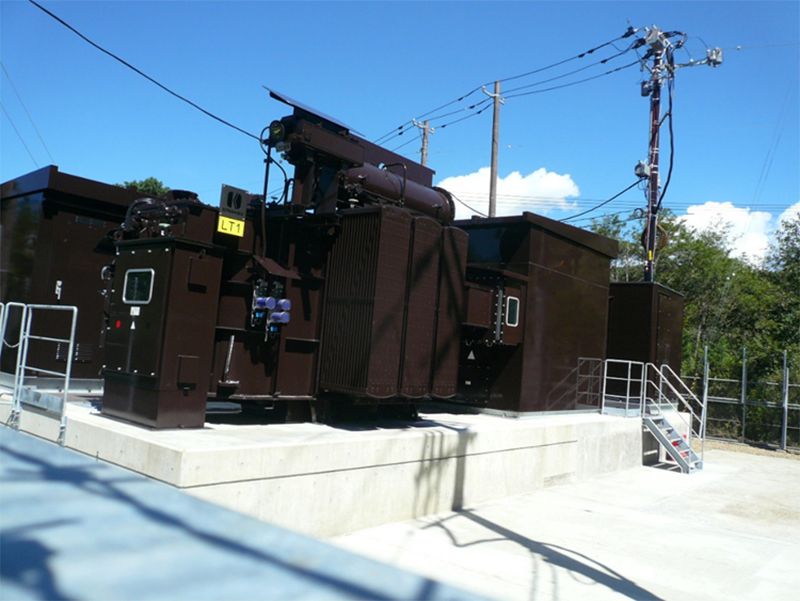

納入実績事例
- 設備名称
- 配電塔 33kV受変電設備
- 特徴
-
この配電塔は、国立公園の中にあり、自然公園法の規制を受ける中、環境に調和した設備としました。
- 植物油変圧器を提案し、採用されました。
- 建ぺい率、容積率等の制約があり、機器レイアウトをコンパクト化しました。
- 環境調和色の塗装としました。
- 積雪対策として、基礎を高くし、点検通路に融雪設備を設置しました。
- 設備仕様
-
- 10MVA負荷時タップ切換変圧器(ナタネ油)
-
33kV一次キュービクル
送電線キュービクル
遮断器キュービクル
変圧器一次キュービクル -
6.6kV二次キュービクル
変圧器二次キュービクル
配電線キュービクル
所内変圧器キュービクル -
監視制御キュービクル
制御盤/保護継電器盤/補助継電器盤
所内盤/直流電源装置/遠隔監視制御装置
通信機器
